鼎龙节能新风系统入驻人行拉萨中心支行数据中心

2014-08-20 15:35:24来源:威易网作者:

中国人民银行拉萨中心支行数据中心机房建设的目标是安全、可靠、技术先进、实用、易于管理并具有较大的灵活性和可扩展性,能满足当前及未来十年内技术和业务发展的需要。考虑其实用性和先进性,安全性和可靠性,灵活性和可扩展性,标准化和规范化,环保和节能性。

在全球资源日益紧缺的形式下,尽可能节能减排,合理利用可再生的无污染能源,节约电能,已是当前机房用户必须面对的重大问题,在具体使用节能新风系统条件的机房用户群中,将会有越来越多的用户加入到使用节能新风系统的行列中来,节能新风系统将是众多机房用户的重点选择之一。

\

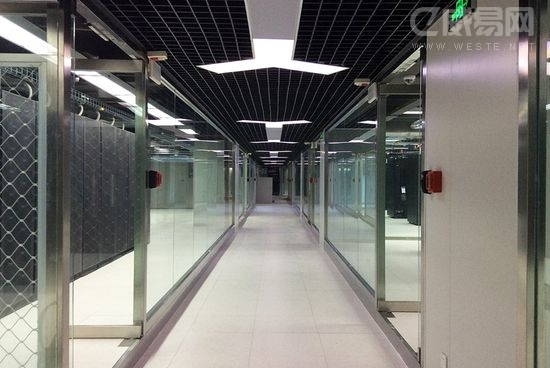

图1:中国人民银行拉萨中心支行

中国人民银行拉萨中心支行数据中心机房建设的目标是安全、可靠、技术先进、实用、易于管理并具有较大的灵活性和可扩展性,能满足当前及未来十年内技术和业务发展的需要。考虑其实用性和先进性,安全性和可靠性,灵活性和可扩展性,标准化和规范化,环保和节能性。本次项目最终选定鼎龙公司的节能新风系统,共8台新风机,单台新风机风量达到了16000M³/H,该系统主要是采用新鲜冷空气经混风和过滤后,将洁净的冷空气送入计算机房,供机房内的设备散热,并保持计算机房相对其他相邻房间及室外的正压值,保持计算机房的洁净度。

数据中心机房位于西藏拉萨,全年多晴朗天气,降雨稀少,历史最高气温29.6摄氏度,最低气温零下16.5摄氏度,年平均气温7.4摄氏度。太阳辐射强,空气稀薄,气温偏低,昼夜温差较大,冬春寒冷干燥且多风。年无霜期100~120天。此种气候条件下,需要制冷系统有足够的制冷能力和快速反应调控能力,以应对温度的急剧变化,当机房温度达到设备需求时,如果温度还在下降,就会造成资源的浪费。甚至损坏设备,此次选用的鼎龙节能新风系统是跟制冷设备联动,送风量稳定,空气净化能力强的节能新风设备,同时与机房区域内的排风机自动控制,根据新风机内置的启动条件启动排风。

\

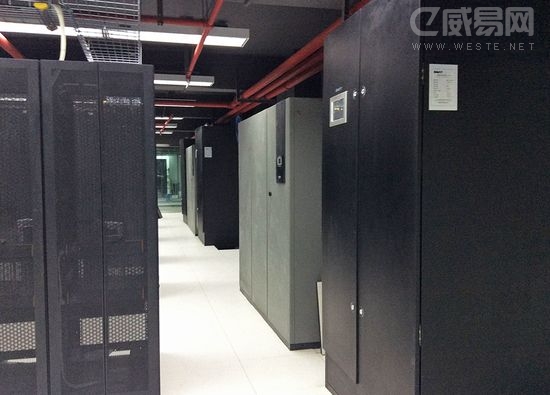

图2:拉萨中心支行数据中心

此次项目中鼎龙节能新风机与机房专用空调容量1:1配置(本项目中一共应用了8台节能新风机),直接布置在数据中心机房设备机房内,直接与静压仓相连接。新风系统采用上回、地板下送风形式,采用三速变风量调节离心风机。新风机带混风系统,自动调节新风与回风比例,达到机房预设送风温度范围。进风部分带三级过滤,净化等级达到F7-F9标准。根据外界新风温、湿度条件自动判断并计算制冷量,当达到启动条时,启动新风机为房间制冷,同时关闭精密空调。当外界新风温、湿度条件不满足启动条件时,应开启精密空调、同时再关闭新风机。当室外空气湿度不满足机房最低需求值时,自动启动加湿系统,并通过混风后空气含湿量大小自动计算启动加湿大小,以防止机房环境过湿。加湿器须内置在新风机内或安装于地板下新风机出风口,通过送风将湿空气送至机房区域,加湿系统应在机房防水墙内且有防漏水措施。新风机应能与机房精密空调、消防、烟感、加湿器等联动,含报警功能等,预留RS232通讯接口,接入机房动力环境监控系统内。

\

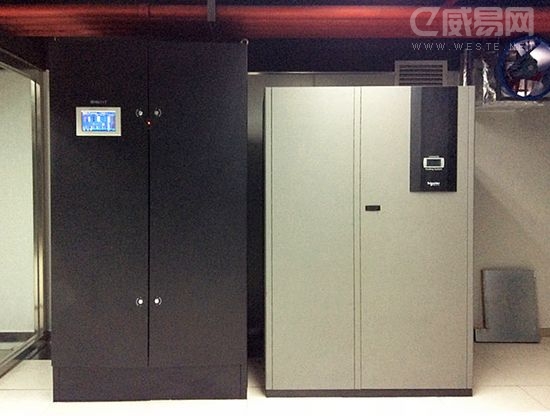

图3:新风机与机密空调

\
\

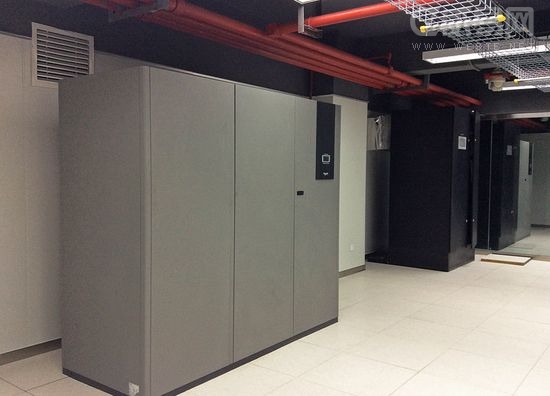

图4:新风机与机密空调

根据拉萨市全年气候情况,我们预计节能效果如下表:

新风系统节约电能计算公式:Q=(P1-P2-P3)×t×65%,P1为精密空调的功率,P2为节能新风机的功率、P3为加湿器的功率,t为时间,65%为节能新风系统的使用率。

使用节能新风系统一年节约耗电能计算结果:见下表

序号

机房名称

所需制冷量

精密空调

节能新风机

超声波加湿器

功率差

节能电能

1

CCPC机房

69 KW

2

2

2

16KW

84096 kwh

2

外管机房

19.5 KW

1

1

1

2.7 KW

14191 kwh

3

业务机房

40 KW

1

1

1

9.8 KW

51509 kwh

4

中心机房

90 KW

3

3

3

19KW

99864 kwh

5

网络机柜

38.6 KW

1

1

1

9.3 KW

48881 kwh

备注:1台新风机的功率为2.8KW,15kg/h 的超声波加湿器的功率为1.2KW。
