苹果在今年的WWDC2013上如期推出了2013款Macbook Air,这次的交接换代让很多果粉感到失望——没有Retina分辨率,没有触控屏幕,没有Thunderbolt 2接口,没有新的设计,苹果只是完成了一次例行升级。不过,新MBA的续

苹果在今年的WWDC2013上如期推出了2013款Macbook Air,这次的交接换代让很多果粉感到失望——没有Retina分辨率,没有触控屏幕,没有Thunderbolt 2接口,没有新的设计,苹果只是完成了一次例行升级。不过,新MBA的续航时间却来了一次里程碑式的提升,11寸MBA的续航时间长达9小时,13寸的新MBA续航时间则达到空前绝后的12小时。

如此大的提升,背后功臣99%来自英特尔全新Haswell架构酷睿处理器,其中细节各位可以参看我们编译的这篇测试。拆机大王iFixit今天对2013款Macbook Air进行的拆解也证明了这一点,新老两代MBA内部结构究竟有何不同,让我们来看个究竟。

Macbook Air 2013大拆解:省电的秘密在哪里?

2012 vs 2013:两代Macbook Air有何不同?

iFix拆解的这台MBA 2013属于13英寸款,屏幕分辨率1440×900,使用英特尔第四代酷睿i5处理器(Heswall架构),集成了新一代HD5000显示芯片,图形性能提升40%。搭配4GB LPDDR3内存,最大可选8GB(但不可升级)。内置存储设备依然是128-512GB的SSD,但接口从SATA换成了PCIE,传输速度提升数倍。同样的,新MBA也引入了802.11AC标准的WiFi模式,它还搭载有双麦克风。

Macbook Air 2013大拆解:省电的秘密在哪里?

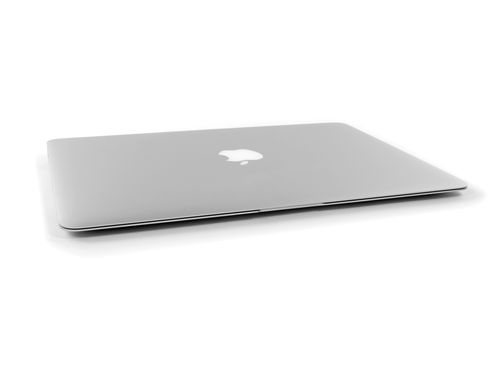

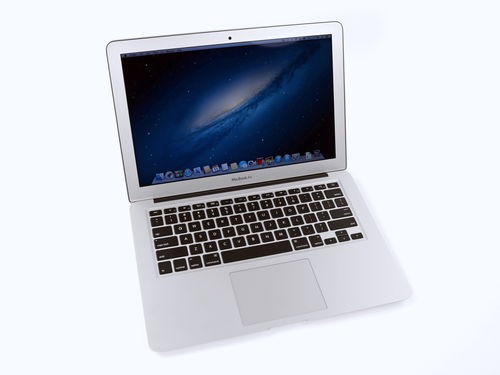

新的MBA 2013,外观上看和老款没有任何区别

Macbook Air 2013大拆解:省电的秘密在哪里?

Macbook Air 2013大拆解:省电的秘密在哪里?

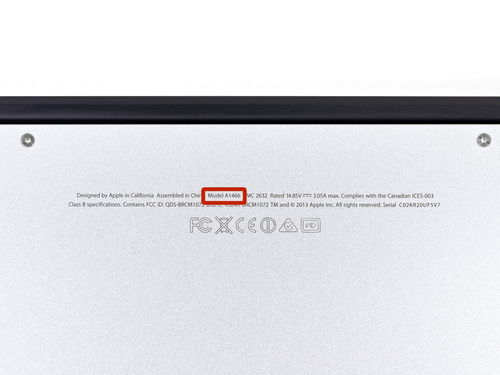

Model A1466,记住这个型号,别跟老款搞混淆了

Macbook Air 2013大拆解:省电的秘密在哪里? Macbook Air 2013大拆解:省电的秘密在哪里?
两代MB比拼,你能区分清楚谁是2012谁是2013款吗?

Macbook Air 2013大拆解:省电的秘密在哪里?

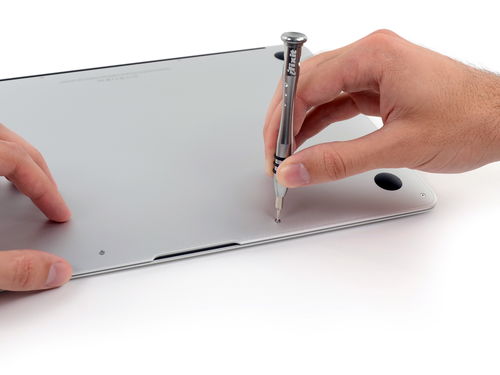

拆解依然从拧螺丝开始,iFix还不忘记推销他们的专用螺丝刀

Macbook Air 2013大拆解:省电的秘密在哪里?

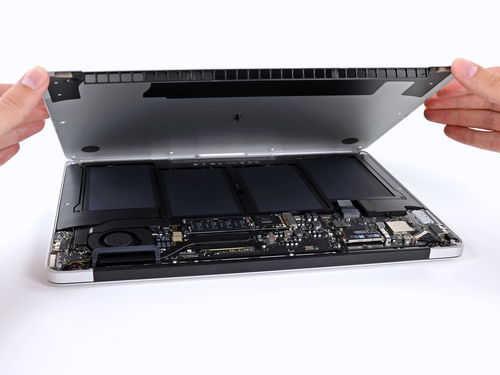

拆开后,首先映入眼帘的是...电池

Macbook Air 2013大拆解:省电的秘密在哪里?
MBA2012(左) vs MBA2013(右)

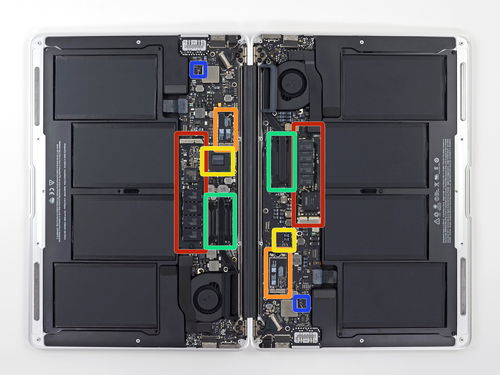

拆开底盖后的MBA2012(左) vs MBA2013(右),你能发现它们之间的差异吗?来列举一下:红色部分,2013款MBA的SSD模块更小;橙色部分,AirPort卡换成了新的型号;黄色部分,因为Haswell处理器集成了I/O功能,主板南桥芯片也省了;绿色部分,热管换成了更高效的型号;蓝泽部分,扬声器电缆细节也有不同。

第一印象:电池加大 硬盘换代

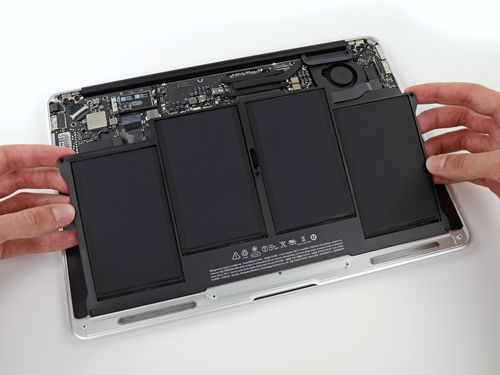

总的来说,主板上的电路细节变化不大。接下来要卸下的是个大家伙:

Macbook Air 2013大拆解:省电的秘密在哪里?

7.6V、容量高达7150mAh的电池,相比之下,老款13寸MBA的电池容量只有7.3V、6700mAh。苹果声称MBA 2013 13寸宽拥有12小时续航时间并非空穴来风。

Macbook Air 2013大拆解:省电的秘密在哪里?

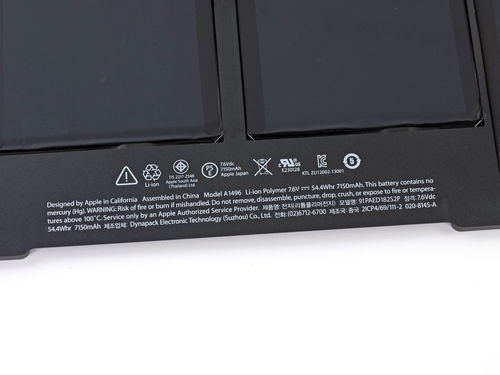

电池细节仔细看,原产地似乎是韩国

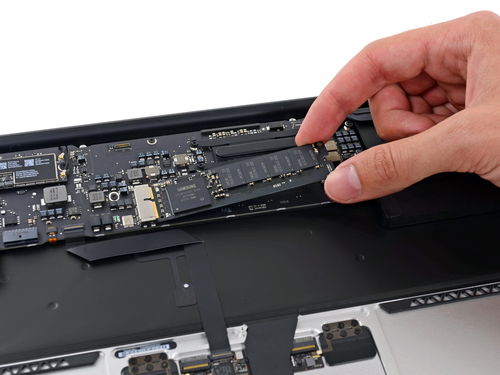

接下来是新MBA更新的重头戏:存储子系统。

我们知道,MBA上已经不存在机械硬盘这个部件,取而代之的是SSD固态硬盘,为了节约体积,闪存颗粒是直接焊在PCB板上的。为了实现“磁盘速度快45%”的承诺,苹果为MBA 2013的硬盘引入了一个关键的接口:PCIE,老的SATA硬盘接口被抛弃。PCIE拥有远超SATA接口的带宽和延迟。

Macbook Air 2013大拆解:省电的秘密在哪里?

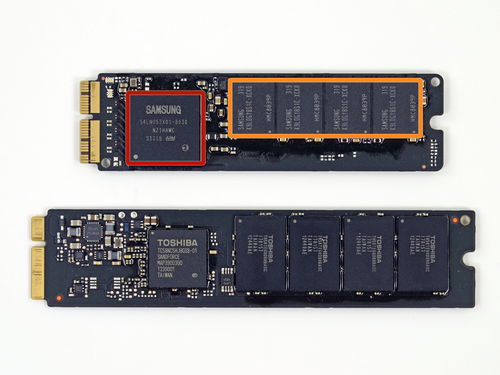

新MBA的存储子系统包括: 三星S4L​​N053X01-8030闪存控制器(使用ARM嵌入式处理器)、8颗总共16GB的三星K9LDGY8SIC XCK0闪存颗粒,以及一颗三星K4P2G324ED 512MB ​​RAM,它是固态硬盘自己的内存。

Macbook Air 2013大拆解:省电的秘密在哪里?

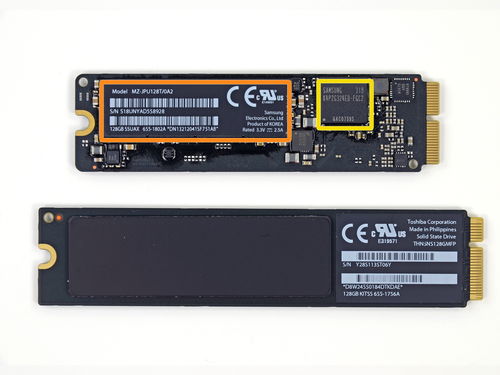

上:新MBA所使用的三星固态硬盘 下:老MBA使用的东芝固态硬盘

Macbook Air 2013大拆解:省电的秘密在哪里?

需要注意的是,新MBA的固态硬盘体积明显要比老款更小,它们两者之间不能互换,也互不兼容。
