为了帮助设计师更快速、更准确的完成常见模具图素的设计，浩辰CAD燕秀模具2011软件提供了强大的模具标准件库，包含模胚、顶针等常见的标准件。在今天的CAD教程中，我们就着重来介绍下浩辰CAD燕秀模具2011中顶针的绘制、快速复制与复制对象还原等功能。

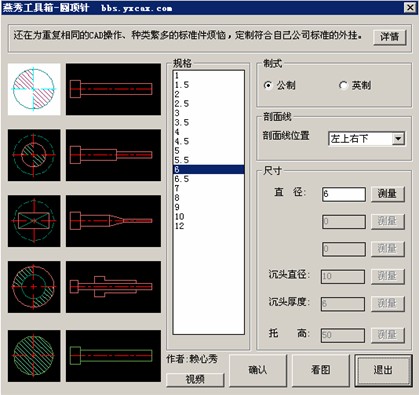

要绘制顶针并对顶针类型进行选择，我们需要在软件中依次点击菜单栏【燕秀工具箱】—【模具标准件】—【顶针】，调出顶针功能对话框(如图1)
图1
在对话框中，我们可以选择标准的顶针类型、规格、制式、剖面线、尺寸等参数，而且还可以为公司定制标准件的外挂，方便重复调用。
顶针在模具图的绘制过程中有很多方便快捷的绘制方法，比如快速绘制与复制对象还原。针对在快速复制之后顶针方向、直径标注等都会有一定角度的改变的问题，软件提供了复制对象还原的功能。

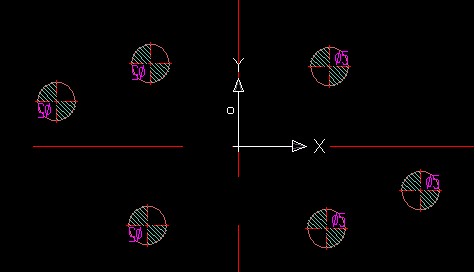

下面，我们通过具体案例来看下其功能的应用：首先，绘制顶针并快速复制(如图2)。
图2
左侧顶针为使用快速旋转复制功能来绘制的，可以看到顶针标注也旋转了。这里，我们就要用到复制对象还原命令了：依次点击【燕秀工具箱】—【块工具】—【块旋转还原】，然后窗选左侧顶针就可以快速将旋转对象还原(如图3)。
图3
以上命令的配合使用将会给提高设计师的设计效率，同时也增加了绘图的正确率，希望大家能在绘制实践中进行体会。
