楼梯是建筑设计当中常见的建筑构件之一，在上一节的CAD教程中，我们介绍了双跑楼梯的绘制方法。今天，我们向大家介绍一下旋转楼梯的绘制方法。旋转楼梯一般用于别墅、会所等造型独特的建筑当中，浩辰CAD建筑2011软件提供了此类楼梯的专用绘制方法，简单实用，下面请看我们的教程。
首先，在【楼梯】菜单下选择【圆弧梯段】的命令（如图1）。
图1
选择之后，软件将会弹出对话框（如图2）
图2

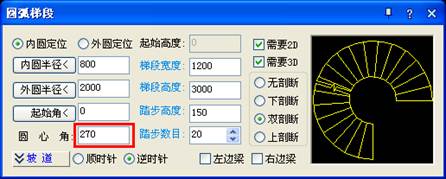

我们在对话框中将【圆心角】的数值改为【270度】，就可以实现旋转楼梯的形式了。在这里，你可以根据要求调整内圆半径、外圆半径，从而调整梯段的宽度和位置（如图3）。
图3

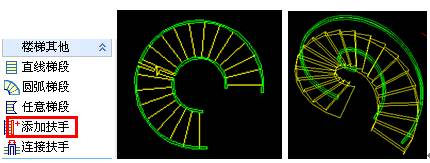

使用【添加扶手】命令，然后点击旋转楼梯的外圆和内圆，即可添加扶手（如图4）。
图4

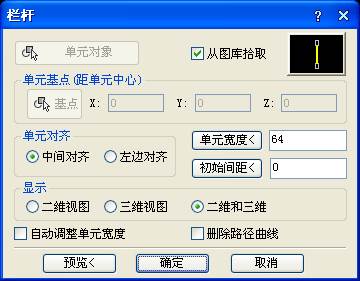

最后，使用【三维建模】菜单下的【栏杆命令】，以扶手为对象进行选择，就可以创建出非常漂亮的栏杆对象了（如图5）。
图5
上述步骤都完成之后，我们就可以好好欣赏平面和三维渲染的效果了（如图6）。我们也应该可以感觉到，使用浩辰CAD建筑2011绘制旋转楼梯既简单又便捷，感兴趣的朋友不妨一试。
图6
