平板电视各种接口全解析2:VGA、HDMI、Displayport、DiiVA接口等

2011-02-18 10:23:33来源:作者:

  把电视当显示器 VGA接口

上一篇:平板电视各种接口全解析1:TV输入、S端子、三色AV、分量接口等

  把电视当显示器 VGA接口

\
VGA接口

  VGA接口就是显卡上输出模拟信号的接口,VGA(Video Graphics Array)接口,也叫D-Sub接口。虽然平板可以直接接收数字信号,但很多低端产品为了与VGA接口显卡相匹配,因而采用VGA接口。VGA就是将模拟信号传输到显示设备的接口。

\

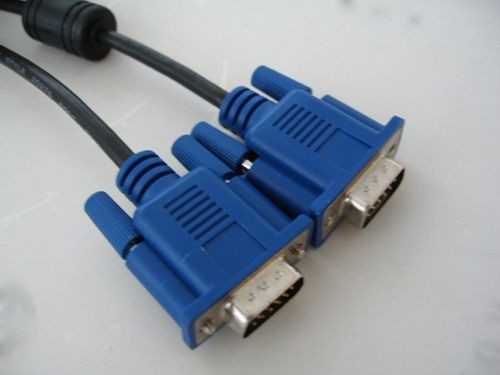

VGA线缆

  VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。 其中,除了2根NC(Not Connect)信号、3根显示数据总线和5个GND信号。对于模拟显示设备,如模拟CRT显示器,信号被直接送到相应的处理电路,驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备,显示设备中需配置相应的A/D(模拟/数字)转换器,将模拟信号转变为数字信号。在经过D/A和A/D2次转换后,不可避免地造成了一些图像细节的损失。VGA接口应用没问题,但用于连接平板之类的显示设备,则转换过程的图像损失会使显示效果略微下降。

  该接口是目前平板电视普遍都会拥有的接口,为了方便消费者将家中的电脑作为输入设备,输出画面到电视上。但是该接口为模拟信号接口,所以在平板电视输出时,有的电视机会出现无法点对点的现象。如果想长期作为显示设备使用,在购买前,最好进行点对点测试。虽然DVI接口可以进行数字传输,但是目前平板电视均不配备此接口。

  全无敌 丰富的HDMI接口

\

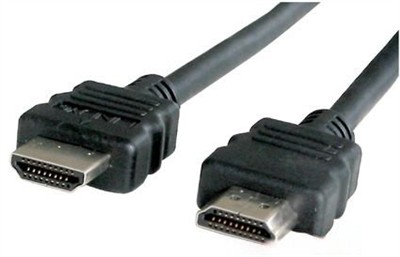

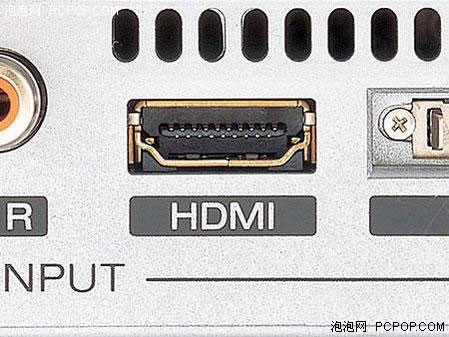

  HDMI高清晰度多媒体接口(英文:High Definition Multimedia Interface)是一种全数位化影像和声音传送接口,可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号,由于音频和视频信号采用同一条电缆,大大简化了系统的安装。

\

  HDMI不仅可以满足目前最高画质1080P的分辨率,还能支持DVD Audio等最先进的数字音频格式,支持八声道96kHz或立体声192kHz数码音频传送,而且只用一条HDMI线连接,免除数字音频接线。同时 HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps,因此HDMI还有很大余量。

  由于HDMI有诸多优点,是连接高清设备最理想的接口,所以被平板电视所钟爱,目前平板电视至少配备两个以上的HDMI接口,目前在售的平板电视HDMI接口版本均为1.3,至今还没有看到升级的迹象。

  网络也走进电视机 网线接口

\

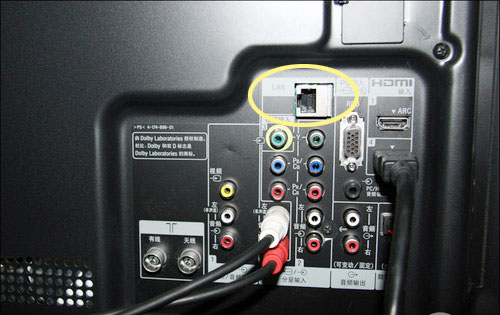

网络接口

  随着网络电视不断的增加,在目前的平板电视上,还可以经常看到RJ-45接口,这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。这种接口在 10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用,传输介质都是双绞线。

  网络接口已经成为很多平板电视所必备的一个接口了,虽然现在很多平板电视也带有无线网络设备,但是对于很多家中没有无线网络设备的人来说,网络接口还是很重要的。

  外部内容基础 USB接口

\

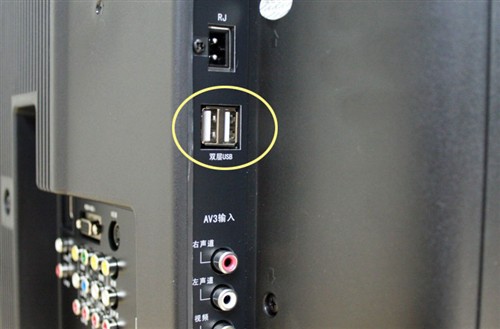

USB接口

  通用串行总线(英文:Universal Serial Bus,简称USB)是连接外部装置的一个串口汇流排标准,在计算机上使用广泛,但也可以用在机顶盒和游戏机上,补充标准On-The-Go( OTG)使其能够用于在便携装置之间直接交换资料。

  在电视机上该接口被赋予了更多的内容,通过该接口的使用,可以与机器内部的播放芯片集合,直接播放USB存储设备中的图像、音频甚至是视频。虽然目前电视机上的接口均为2.0版本,但是根据电视本身所能解码的能力不同,每款电视可以播放的文件种类也不尽相同。如果想通过此借口来直接播放文件,在购买前应先了解清楚。

  明日之星 Displayport接口

\

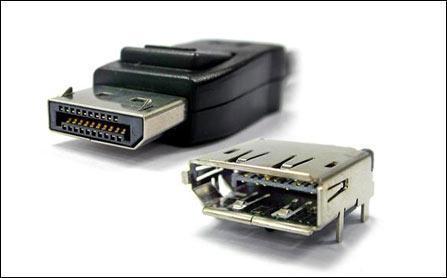

  DisplayPort也是一种高清数字显示接口标准,可以连接电脑和显示器,也可以连接连接电脑和家庭影院。2006年5月,视频电子标准协会(VESA)确定了1.0版标准,并在半年后升级到1.1版,提供了对HDCP的支持,2.0版也计划在今年推出。作为HDMI和UDI的竞争对手和 DVI的潜在继任者,DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星等业界巨头的支持,而且它是免费使用的,不像HDMI那样需要高额授权费。也正因为此,赢得了包括AMD这种大品牌的支持,在这2年出的显卡中逐渐配备了DisplayPort接口。

\

  从性能上讲,DisplayPort 1.1最大支持10.8Gb/S的传输带宽,可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深,1920×1200分辨率的色彩支持到了120/24Bit,超高的带宽和分辨率完全足以适应显示设备的发展。

  Displayport的制定者VESA还表示,DisplayPort具备高度的可扩展性,可以在今后不断加入更多新内容。与消费电子领域内的HDCP类似,DisplayPort也可以通过128位AES加密实现对HD视频数据的拷贝保护。事实上,VESA也盯紧了消费电子市场,声称 DisplayPort同样可以很方便地连接电视、DVD播放器等设备。但是改接口未来会不会被接入电视中,还不得而知,目前只是在显示器和显卡上应用。

  本土超强出击 DiiVA接口

  DiiVA(Digital Interactive Interface for Video & Audio)是在工业和信息化部支持下,由中国骨干企业发起主导、国际知名企业积极参与、具有自主核心知识产权、具有革命性创新成果,真正在全球消费电子领域中具有领先地位的数字高清互动接口技术。因为DiiVA接口不仅可以实现双向传输,还可以传输压缩和非压缩数据,并具有网络传输功能。

\

  DiiVA特点是可将非压缩高清影像传输至数十米远。 TCL集团将从2011年开始,在上市的电视机上配备可传输非压缩高清影像的端口“DiiVA”。中国电子视像行业协会(CVIA)的秘书长白为民女士称,在近期召开的智能电视工作组上已经决定将DiiVA作为智能电视的接口标准。看来未来的智能电视发展将会离不开此接口,海信、创维等国产厂商也表示未来会在电视上配备此接口。看来作为HDMI的接班人,DiiVA接口将走在前面。

  写在最后:上面介绍的这些接口是目前在平板电视中比较常见的,也是消费者经常会碰到的接口,在不知道如何使用的时候可以拿本文来进行对比,相信随着技术水平的不断推进,越来越多更方便的接口将会逐渐取代那些使用起来不方便的接口,但是最主要的还是要授权费低廉,才会被广大平板电视厂商所采用。
